Sarca Excel
ULTRA ANCHORS

Please note that this chart is a guide only. We recommend that you evaluate the variables listed below and choose the most suitable products for your vessel.

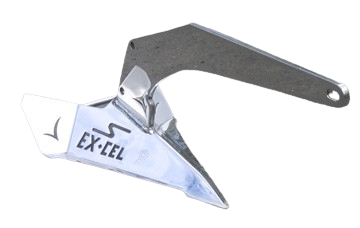

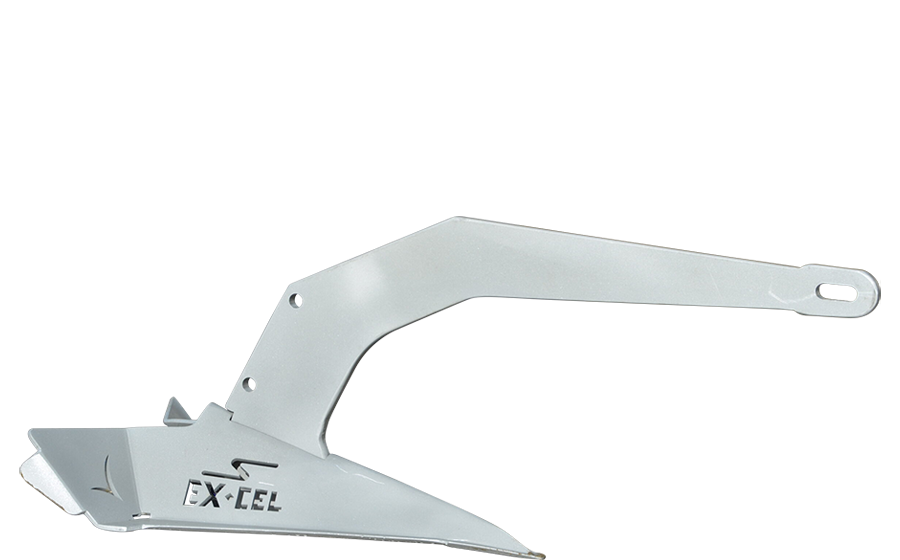

Available in Galvanised and Stainless Steel Anchors
SPECIFICATIONS

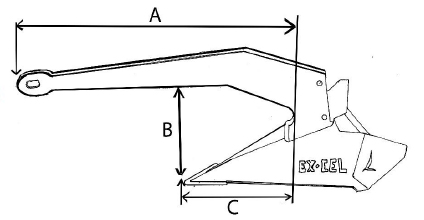

ANCHOR SIZE | BOAT LENGTH IN METERS | BOAT WEIGHT TONNES | WEIGHT OF ANCHOR | OVERALL WIDTH MM | OVERALL HEIGHT MM | OVERALL LENGTH MM | A | B | C |
No 1 | Up to 5 | Up to 1.2 | 17lb / 7.5kg | 275 | 280 | 650 | 420 | 220 | 200 |
No 2 | 5 - 7 | 1.2 to 2.8 | 20lb / 9.5kg | 310 | 310 | 700 | 460 | 232 | 215 |
No 3 | 7 - 10 | 2.8 to 3.5 | 26lb / 12.5kg | 350 | 355 | 810 | 525 | 270 | 250 |
No 4 | 10 - 12 | 3.5 to 7 | 37lb / 16kg | 370 | 380 | 860 | 560 | 285 | 265 |
No 5 | 12 - 15 | 7 to 15 | 47lb / 22kg | 415 | 425 | 985 | 635 | 330 | 300 |
No 6 | 15 - 17 | 15 to 21 | 65lb / 30kg | 450 | 460 | 1085 | 695 | 350 | 330 |
No 7 | 17 - 19 | 21 to 24 | 80lb / 36kg | 480 | 495 | 1135 | 718 | 375 | 340 |
No 8 | 19 - 21 | 24 to 28 | 88lb / 40kg | 500 | 510 | 1165 | 750 | 385 | 355 |
No 9 | 21 - 23 | 28 to 32 | 110lb / 50kg | 520 | 530 | 1205 | 770 | 405 | 365 |
No 11 | 23 - 25 | 32 to 36 | 120lb / 55kg | 535 | 555 | 1280 | 810 | 410 | 380 |
No 13 | 25 - 27 | 36 to 42 | 138lb / 63kg | 563 | 575 | 1320 | 840 | 430 | 405 |
No 15 | 27 - 29 | 42 to 57 | 188lb / 88kg | 610 | 640 | 1410 | 910 | 485 | 440 |
No 17 | 29 - 31 | 57 to 65 | 262lb / 105kg | 630 | 640 | 1410 | 910 | 485 | 440 |
No 18 | TBA | TBA | 300lb / 105kg | 695 | 690 | 1500 | 1000 | 520 | 490 |
No 19 | TBA | TBA | 366lb / 166kg | 745 | 770 | 1665 | 1085 | 530 | 540 |

All sizes are in mm
